単能機・専用機

油圧単能機

同時加工等によるタクト短縮、自動供給装置仕様によって省力化が可能です。シンプルな部品構造のため、故障も少なく、メンテナンスコストに優れています。オプションの調整シリンダーを取り付けることにより、1/100の寸法補正が可能です。

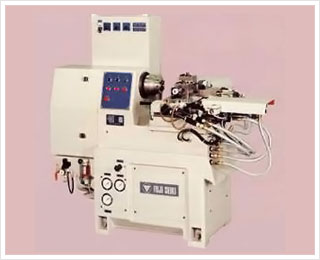

タイプSMD
タイプSMD

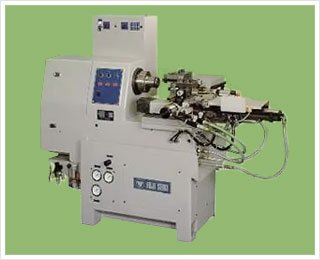

タイプSLD
タイプSLD

単能盤カタログPDFはこちら

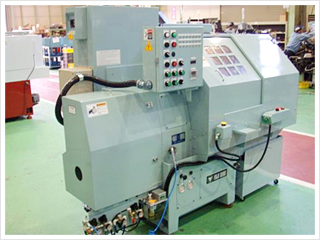

カバータイプバリエーション

  • 全閉カバー
    全閉カバー
  • NG判別装置
    NG判別装置

油圧単能盤シリーズ 標準仕様

SMD SLD
主軸径 φ60 φ80
回転数MAX 4000MAX 2500MAX
主軸モーター 1.5kW×4P 2.2kW×4P
No.1 スライト φ50×80 φ60×100
シリンダー径×ストローク φ50×20 φ60×20
No.2 スライト φ50×80 φ60×120
シリンダー径×ストローク φ50×20 φ60×20
芯高(mm) 36m/m 53m/m
機械重量 750kg 1000kg
所要床寸面積(間口×奥行き) 1400×1200 1700×1400

オプション

  • 中空仕様
  • インバーター
  • エアブレーキ付き主軸モーター

特別仕様

  • 全閉カバー(クーラント)
  • 搬送装置
  • ポカ除け

自社オリジナル加工専用機

切削加工以外の穴あけ、研磨、バリ取り等のさまざまな加工を柔軟な発想でご提案します。

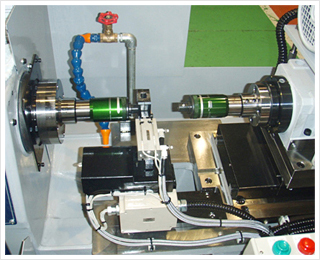

スパロール加工
(油圧単能機ベース専用機)
写真

単能機をベースとして、チャック側、スライド側にスパロールを取り付け両端の加工が可能です。

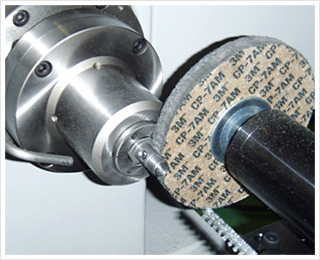

バリ取り加工
(油圧単能機ベース専用機)
写真

横穴加工後のバリ取りをバフロールにて正転、逆転にて自動化しました。

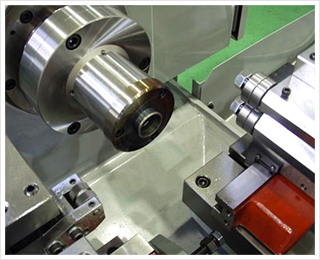

ローレット加工
(油圧単能機ベース専用機)
写真

単能機をベースにローレット加工の自動化ができます。
